Tag RFID : fonctionnement, types et applications

Un tag RFID est une étiquette électronique qui identifie un objet à distance grâce aux ondes radio, sans contact ni ligne de vue. Composé d’une antenne et d’une puce, il communique avec un lecteur via un échange électromagnétique en deux temps. Décryptage complet du fonctionnement, des composants, des familles de tags et des facteurs qui influencent la qualité de lecture.

Qu’est-ce qu’un tag RFID ?

Un tag RFID est une petite étiquette électronique qui permet d’identifier un objet à distance, grâce aux ondes radio. Aussi appelé étiquette RFID ou transpondeur, il fonctionne sans contact et sans ligne de vue directe avec le lecteur, ce qui le distingue fondamentalement du code-barres.

Chaque tag contient au minimum un identifiant unique, et peut stocker des données supplémentaires selon sa capacité mémoire. Il peut être intégré dans une étiquette papier, une carte plastique, un badge, un boîtier industriel ou directement dans un produit.

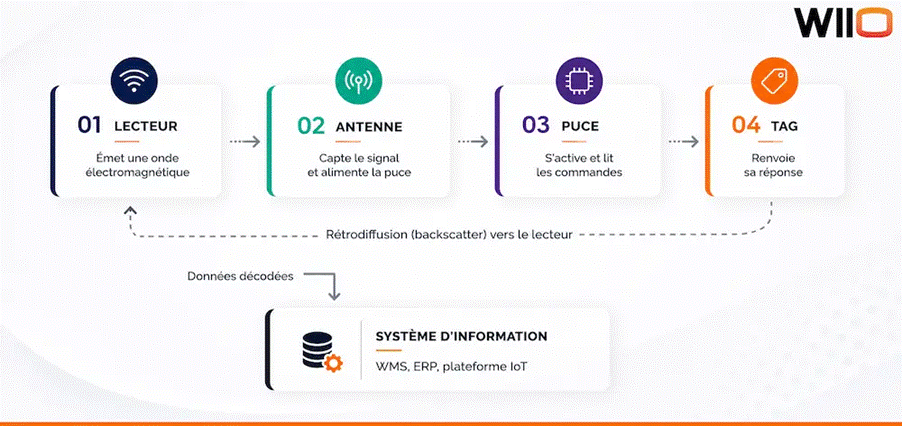

Comment fonctionne un tag RFID ?

Le fonctionnement d’un tag RFID repose sur un principe simple : un échange d’énergie et de données par ondes radio entre un lecteur et le tag. Tout se joue en quelques millisecondes, selon un cycle précis en quatre étapes.

1. Le lecteur émet une onde radio. Équipé d’une ou plusieurs antennes, le lecteur RFID génère un champ électromagnétique à une fréquence donnée (LF, HF ou UHF).

2. L’antenne du tag capte le signal. Dès que le tag entre dans la zone de couverture du lecteur, son antenne intercepte l’onde radio. Pour un tag passif, cette onde est ensuite convertie en énergie électrique, exactement comme la recharge sans fil d’un smartphone.

3. La puce s’active et exécute les commandes. Une fois alimentée, la puce (le cerveau du tag) lit les instructions envoyées par le lecteur : interroger l’identifiant, lire la mémoire, écrire de nouvelles données, etc. Le tout selon un protocole standardisé (l’EPC Gen2 pour l’UHF).

4. Le tag renvoie sa réponse au lecteur. Le tag ne génère pas sa propre onde : il module l’onde reçue et la renvoie par un mécanisme appelé rétrodiffusion (backscatter). Le lecteur décode ces variations pour reconstituer l’identifiant et les données transmises, puis les envoie au système d’information (WMS, ERP, plateforme IoT) pour traitement.

Ce cycle est suffisamment rapide pour permettre la lecture simultanée de centaines de tags par seconde, grâce à des algorithmes anticollision qui organisent les réponses.

Les grandes familles de tags RFID

On distingue 3 grandes familles principales de tags RFID, auxquelles s’ajoute une quatrième en cours de développement.

Le tag RFID passif

Sans batterie, il s’alimente uniquement grâce au signal radio émis par le lecteur. C’est le type le plus répandu sur le marché, grâce à son faible coût et sa facilité d’intégration. Il est idéal pour la logistique, le retail et la traçabilité industrielle de masse.

Le tag RFID actif

Il embarque une batterie intégrée qui lui permet d’émettre un signal de manière autonome. Résultat : une portée beaucoup plus importante et une capacité de stockage d’informations supérieure. Il est utilisé pour le suivi d’actifs mobiles et la localisation temps réel (RTLS).

Le tag RFID semi-passif (ou semi-actif)

Il intègre une petite batterie interne, mais uniquement pour alimenter la puce. La communication radio se fait, elle, comme pour un tag passif. Cela permet une meilleure sensibilité et une portée accrue.

Les tags chipless

En cours de développement, ils n’intègrent pas de puce électronique. L’identification se fait uniquement grâce à la signature électromagnétique de l’antenne. Cette technologie promet des coûts encore plus bas que ceux des tags passifs classiques.

Les composants d’un tag RFID passif

Le tag passif, format le plus courant, repose sur une architecture simple mais redoutablement efficace : une antenne, une puce électronique et un support.

L’antenne du tag RFID

Généralement en aluminium ou en cuivre, l’antenne d’un tag RFID a deux rôles essentiels : capter l’énergie envoyée par le lecteur pour alimenter la puce, et servir de canal de communication pour recevoir et renvoyer les signaux radio. Sa forme et sa taille influencent directement la portée et la fiabilité, car elles déterminent le gain de l’antenne.

La puce électronique

Située au centre du tag, la puce ou microcircuit est le cerveau du dispositif. Elle contient l’identifiant unique du tag, appelé EPC (Electronic Product Code), ainsi qu’une petite mémoire pour stocker des informations supplémentaires. Elle gère également le dialogue avec le lecteur en suivant un protocole standardisé, le EPC Gen2, qui définit les règles de lecture, d’écriture et de sécurisation des données.

Le support

Antenne et puce sont posées sur un support plastique ou papier. Selon l’usage, ce support peut être encapsulé dans un boîtier robuste pour résister aux chocs, à l’humidité ou aux températures extrêmes. Pour les surfaces métalliques, qui perturbent normalement la propagation des ondes, on utilise un tag RFID anti-métal dédié, intégrant une couche isolante (mousse, céramique ou ferrite).

Comment le tag capte-t-il l’énergie ?

Le principe utilisé est celui de l’induction électromagnétique. Le lecteur émet une onde radio, et l’antenne du tag la capte puis la convertit en énergie électrique suffisante pour activer la puce.

L’analogie est simple : c’est le même principe que la recharge sans fil d’un smartphone. Sauf qu’ici, l’énergie est minime et sert uniquement à alimenter la puce, pas à recharger une batterie.

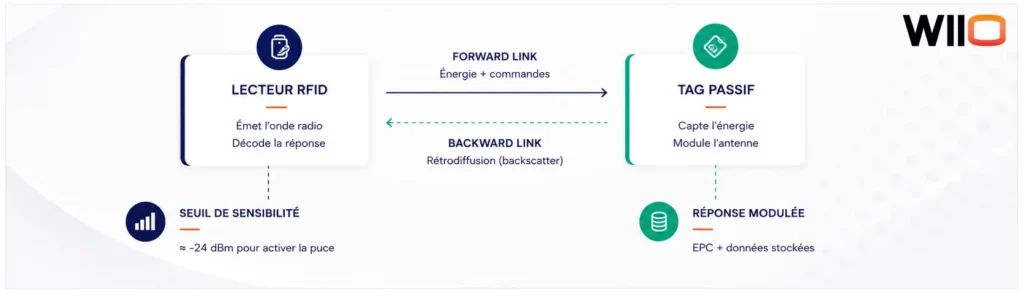

Comment un tag communique-t-il avec un lecteur ?

La communication entre un tag et un lecteur RFID se fait en deux étapes, ou plus exactement deux liens distincts : le forward link (lecteur vers tag) et le backward link (tag vers lecteur).

Le forward link : lecteur vers tag

Le lecteur envoie un signal radio en direction du tag. Ce signal a une double fonction :

• Alimenter le tag passif grâce à l’antenne qui capte l’énergie électromagnétique.
• Transporter les commandes que la puce devra exécuter (lecture, écriture, etc.).

Le tag ne s’active que lorsqu’il atteint un certain niveau d’énergie, appelé seuil de sensibilité. Pour certaines gammes de puces UHF, ce seuil est d’environ −24 dBm, soit un signal très faible mais suffisant pour mettre en marche la puce. Une fois activé, le tag peut interpréter les commandes envoyées par le lecteur.

Le backward link : tag vers lecteur

Après activation, le tag renvoie sa réponse en réfléchissant et en modulant le signal reçu. Ce principe s’appelle le backscattering (ou rétrodiffusion).

En modulant l’impédance de son antenne, le tag fait varier la quantité d’énergie réfléchie vers le lecteur. Ce dernier détecte ces variations et les décode pour reconstituer l’identifiant et les données du tag

Les fréquences RFID : LF, HF et UHF

Le principe général reste le même quelle que soit la fréquence utilisée, mais les performances et les usages varient considérablement selon la bande choisie.

Fréquence	Bande	Portée typique	Usages
LF (Low Frequency)	125 – 134 kHz	Quelques cm à ~50 cm	Contrôle d’accès, identification animale
HF (High Frequency)	13,56 MHz	Jusqu’à 1 m	Cartes sans contact, passeports, NFC
UHF (Ultra High Frequency)	868 – 915 MHz	Jusqu’à 12 m	Logistique, supply chain, retail

Le tag RFID LF est utilisé pour les applications courte portée. Le tag RFID HF, dont le NFC est un dérivé, équipe les cartes bancaires sans contact et les passeports biométriques. Le tag RFID UHF est la fréquence reine de la logistique et de la supply chain grâce à sa portée étendue et sa capacité de lecture en masse.

Quelles informations peut-on stocker dans un tag RFID ?

Un tag RFID peut stocker un identifiant unique ainsi que d’autres données selon la mémoire de la puce : numéro de série, date et lot de fabrication, paramètres divers.

Si le tag est programmable, une partie de ces données est modifiable ou réécrivable. C’est l’un des grands avantages d’une solution de traçabilité RFID face au code-barres : la possibilité de mettre à jour les informations directement sur le support, tout au long du cycle de vie de l’objet.

RFID vs code-barres : les différences fondamentales

Trois différences clés distinguent la RFID du code-barres :

1. La RFID ne demande pas de ligne de vue. Les ondes radio traversent le carton, le bois, le plastique. Le contenu d’une palette ou d’un colis fermé peut être identifié sans manipulation.
2. La lecture est plus rapide et massive. Plusieurs objets peuvent être identifiés simultanément, là où le code-barres exige un scan individuel.
3. Le tag est programmable. Contrairement au code-barres qui est figé une fois imprimé, le tag RFID peut être mis à jour.

Quels facteurs influencent la qualité de lecture RFID ?

Sur le terrain, plusieurs paramètres peuvent affecter la fiabilité et la portée de la lecture :

• Les matériaux : le métal et les liquides perturbent fortement la propagation des ondes radio. Pour les objets métalliques, il faut utiliser un tag RFID anti-métal dédié.
• L’orientation : un mauvais alignement du tag par rapport au lecteur réduit l’efficacité de la réception.
• La distance : le signal s’atténue avec l’éloignement.
• Les interférences radio : Wi-Fi, Bluetooth ou machines industrielles peuvent venir parasiter la communication.
• La densité de tags : une forte concentration de tags dans une même zone peut générer des collisions, gérées par les algorithmes anticollision intégrés au protocole EPC Gen2.

FAQ

Quel est le prix d’un tag RFID ?

Le prix d’un tag RFID varie selon sa technologie, son format et le volume commandé. Un tag RFID passif standard (UHF, format étiquette) coûte quelques centimes l’unité en gros volume. Un tag durci ou anti-métal se situe plutôt entre 1 et 10 €. Les tags actifs, équipés d’une batterie, peuvent dépasser 20 € l’unité. Il est important d’être bien accompagné pour optimiser les coûts des tags RFID.

C’est quoi un badge RFID ?

Un badge RFID est un support plastique (carte, porte-clé, bracelet) intégrant un tag RFID. Il sert principalement au contrôle d’accès, à l’identification des personnes ou aux paiements sans contact, et fonctionne sur le même principe qu’un tag RFID classique : un identifiant unique lu par un lecteur RFID dédié.

Quelle est la portée d’un tag RFID ?

La portée dépend de la fréquence et du type de tag : quelques centimètres à 50 cm en LF, jusqu’à 1 mètre en HF, jusqu’à 12 mètres pour un tag UHF passif, et jusqu’à 100 mètres ou plus pour un tag actif. La portée réelle dépend aussi de l’environnement (métal, liquides, interférences) et de la qualité du lecteur utilisé.

Quelle est la durée de vie d’un tag RFID ?

Un tag RFID passif n’a pas de batterie : sa durée de vie est donc principalement liée à la résistance physique de son support. En conditions normales, un tag passif peut fonctionner plus de 10 ans, voire 20 ans pour les modèles durcis. Un tag RFID actif, alimenté par batterie, a une autonomie de 3 à 7 ans selon son usage.

Quels sont les inconvénients de la RFID ?

Les principales limites de la RFID sont un coût unitaire plus élevé que le code-barres, des perturbations liées aux environnements métalliques ou contenant des liquides, des interférences possibles avec d’autres ondes radio (Wi-Fi, Bluetooth), et la nécessité d’une infrastructure dédiée (lecteurs, antennes, logiciel) avec une intégration au système d’information.

Peut-on lire un tag RFID avec un iPhone ?

Un iPhone peut lire les tags NFC (un sous-ensemble de la RFID HF à 13,56 MHz), mais pas les tags RFID UHF utilisés en logistique. Pour lire des tags UHF, un lecteur RFID dédié (fixe, mobile ou portique) est indispensable.

Qu’est-ce qu’un tag RFID anti-métal ?

Un tag RFID anti-métal est un tag spécialement conçu pour fonctionner sur des surfaces métalliques, qui perturbent normalement la propagation des ondes radio. Il intègre un isolant (mousse, céramique ou ferrite) qui sépare l’antenne du métal et préserve la lecture, indispensable pour la traçabilité d’outillage, de containers ou de pièces industrielles.
